リチウムイオンバッテリーは高性能で繰り返し使えるため、モバイル機器や電動工具、電気自動車など幅広い用途で活用されています。複数のバッテリーを使って容量を増やしたいとき、並列接続という方法がよく使われます。ただし、ただつなげればいいというものではありません。バッテリー同士のバランスが取れていないと、性能の低下や事故の原因になります。
この記事では、リチウムイオンバッテリーを並列接続する際に大切な「バランスの取り方」について、初心者でも理解しやすいように説明します。
並列接続とは？
並列接続とは、複数のバッテリーのプラス同士・マイナス同士をつなぐことで、電圧はそのままで容量（Ah）を増やす方法です。たとえば、12Vのバッテリーを2つ並列にすれば、出力は12Vのままで容量が2倍になります。
バランスが崩れる原因
並列接続をする際、以下のようなことが原因でバランスが崩れやすくなります。
- バッテリーの電圧が違う
- 劣化具合が異なる
- 内部抵抗が揃っていない
- 年式やメーカーがバラバラ
このような状態でつなぐと、片方のバッテリーに負担がかかりやすくなり、発熱・劣化・寿命短縮のリスクが高まります。
バランスを取るための準備
- 同じ種類・容量・電圧のバッテリーを使う
できれば、同じメーカー・同じ製造ロットのものを選ぶのが理想です。 - 事前に電圧を合わせる（プレバランス）

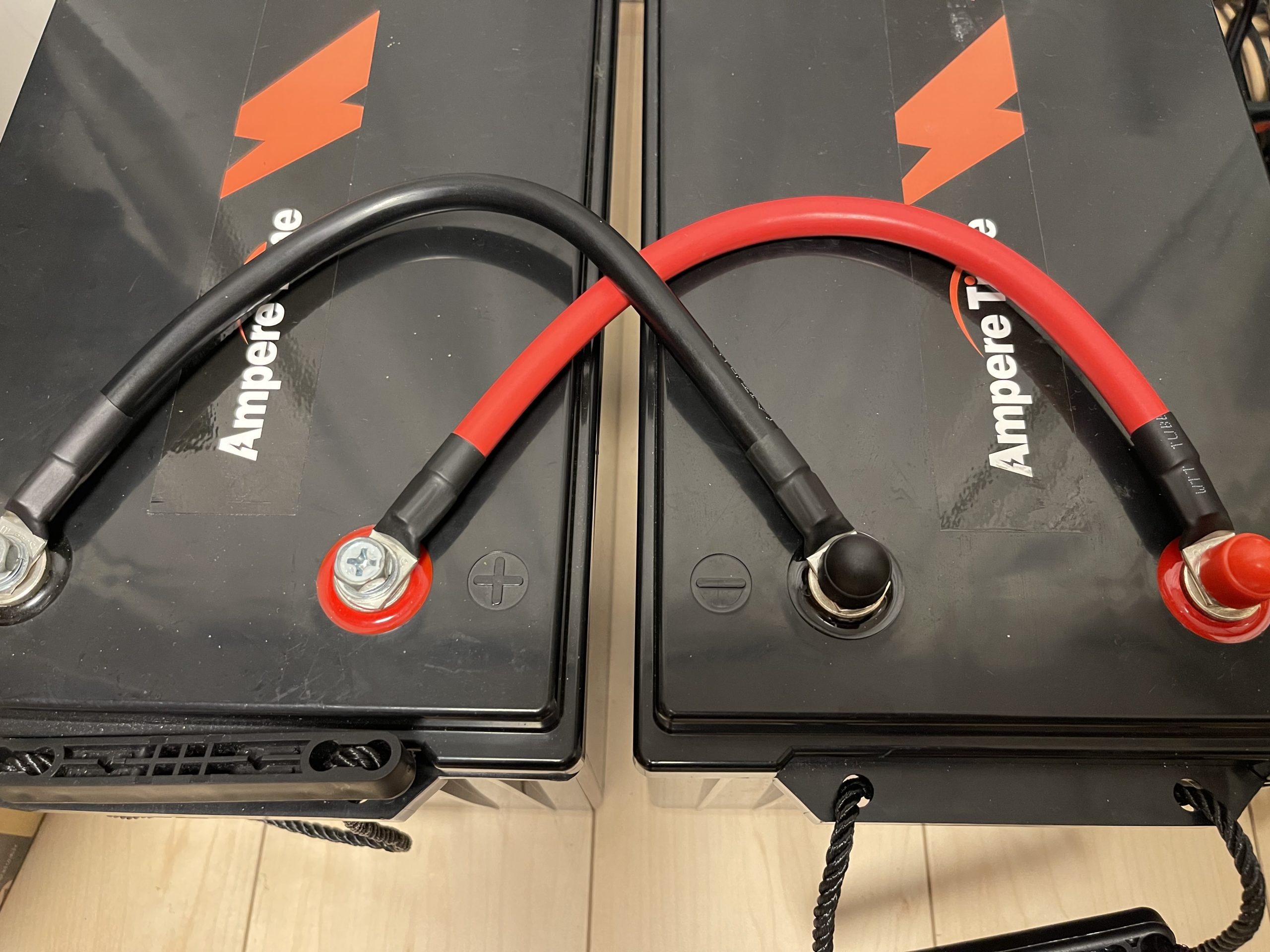

接続前に、すべてのバッテリーの電圧をテスターで測り、できるだけ同じ値になるように調整します。電圧が異なる状態でつなぐと、高いほうから低いほうに急激に電流が流れ、バッテリーが劣化するおそれがあります。通常はバッテリー各々を満充電して電圧を測るだけで大丈夫です。大きな違いは無いはずです。大きな違いがあるということは片方がかなり劣化している証拠ですのでこのバッテリー同士での並列接続はやめた方がいいでしょう。 - 満充電になったバッテリー同士を適切なケーブルで繋いで24時間位放置してバランスを整えます。高いほうから低いほうに電流が流れバランスが整います。
バランスの確認とメンテナンス
接続後もバッテリーのバランスは変化していくため、定期的なチェックが必要です。
- 月に一度は各バッテリーの電圧を確認する
- 充電時の電圧変化を記録する
- 温度センサーで過熱の兆候をチェックする
これらを定期的に行うことで、バッテリーの異常に早く気づくことができます。
私は実際のところ電圧は気にしていますが他の事は何も気にしていません。
よくあるトラブルと対策
急に片方のバッテリーだけ電圧が下がる
→ セルが劣化している可能性があります。セル単体での確認をして、必要であれば交換を考えましょう。
接続直後に発熱がある
→ 電圧差が大きいまま接続した可能性があります。一度外して、プレバランスをしっかり行いましょう。
安全第一で並列接続を
バッテリーは便利な反面、取り扱いを間違えると発火や爆発のリスクもあるため、必ず正しい手順で扱うことが大切です。特に並列接続では見えにくい内部の変化が大きなトラブルにつながることもあります。
不安がある場合は、詳しい人や専門業者に相談するのもひとつの方法です。自作する場合も、安全性を最優先に考えましょう。
まとめ
リチウムイオンバッテリーの並列接続を安全かつ効果的に行うには、事前のバランス調整と定期的なメンテナンスがポイントです。
- 同じスペックのバッテリーを選ぶ
- 接続前に電圧をそろえる
- BMSを活用する
- 定期的に電圧や温度を確認する
これらを意識することで、バッテリーの寿命を延ばし、安全に使い続けることができます。大切な機器を守るためにも、日頃からのチェックを忘れずに行っていきましょう。
